Optimierung der Rohrleitungszuverlässigkeit: Die Kraft des 3D-Scannens in der Strukturdynamik

Einleitung:

Industrielle Rohrleitungssysteme stehen häufig vor komplexen Herausforderungen – insbesondere Vibrationsprobleme und strukturelle Ermüdung beeinträchtigen oft die betriebliche Integrität. Die genaue Diagnose dieser dynamischen Probleme erfordert jedoch mehr als nur theoretische Modelle.

Daher nutzt die ATCO GMBH fortschrittliche 3D-Scantechnologie, um die entscheidende Lücke zwischen den tatsächlichen physischen Bedingungen und einer präzisen technischen Analyse zu schließen. Auf diese Weise stellen wir sicher, dass Ihre Anlage sicher und effizient arbeitet.

Erfassung der „As-Built“-Realität für präzise Analysen

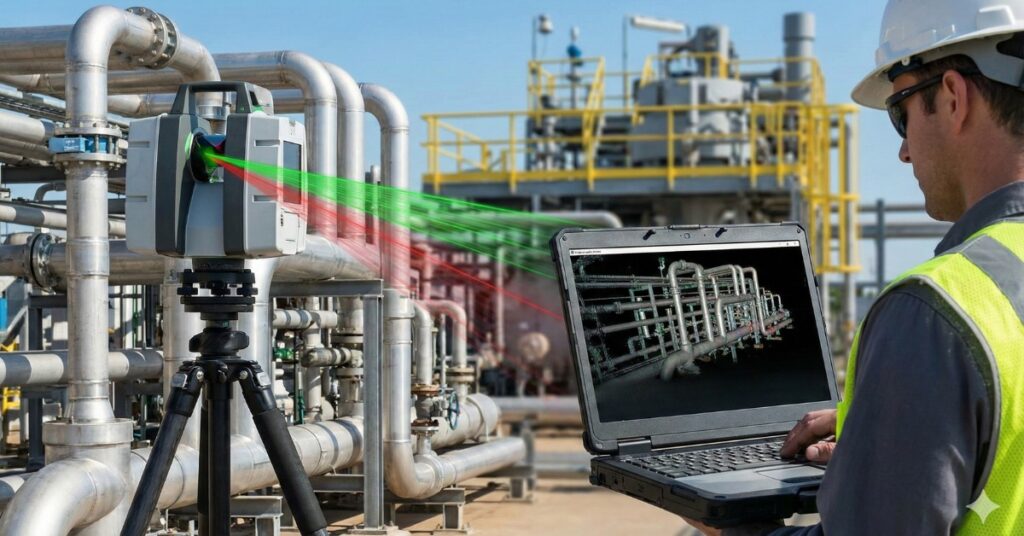

Während technische Entwürfe oft als perfekte CAD-Modelle vorliegen, weichen reale Installationen unweigerlich aufgrund von Bautoleranzen, Wärmeausdehnung oder Setzungen davon ab. Zudem fehlt bei älteren Anlagen häufig eine aktualisierte Dokumentation. Unsere 3D-Scandienste erfassen daher schnell und millimetergenau die exakte Geometrie Ihres Rohrleitungsnetzes.

Auf Grundlage dieser hochpräzisen Punktwolkendaten erzeugen wir digitale Zwillinge Ihrer bestehenden Infrastruktur. Diese präzisen Daten sind entscheidend für die rigorosen strukturdynamischen und vibrationsrelevanten Bewertungen, die wir durchführen. Ohne verifizierte Geometrien könnten Finite-Elemente-Analysen (FEA) die Realität nicht zuverlässig abbilden – das Scannen bildet daher die Grundlage für eine verlässliche Problemlösung.

Verbesserung von Vibrations- und Spannungsstudien
Anschließend fließen die gewonnenen Daten in unseren Analyse-Workflow ein. Da Vibrationsanalysen präzise Masse- und Steifigkeitsparameter benötigen, können bereits geringfügige geometrische Abweichungen Resonanzvorhersagen erheblich verfälschen.

ATCO nutzt daher Scandaten, um Simulationsmodelle exakt zu kalibrieren.

Konkret setzen wir diese Methode ein, um:

1. Unterstützungspositionen zu überprüfen: Wir bestimmen exakt, wo Klemmen und Auflagen tatsächlich sitzen.
2. Verformungen zu identifizieren: Durchbiegungen oder Fehlausrichtungen werden sofort erkannt.
3. Nachrüstungen zu optimieren: Wir entwickeln Modifikationen, die auf Anhieb passgenau sind.

Fazit
Letztendlich ist Präzision der Schlüssel zur Sicherheit. Durch die Integration von 3D-Scanning in unseren Strukturdynamik-Workflow eliminiert die ATCO GMBH jegliche Unsicherheit. So erhalten Sie belastbare Erkenntnisse, die die Lebensdauer Ihrer Anlage nachhaltig verlängern.
